Bystronic社製
レーザ切断機・プレスブレーキ
このたび弊社では、レーザ切断機とプレスブレーキでは世界的シェアを持つ、
スイスの板金加工機械メーカーBystronic社の製品の取り扱いを始めました。
高出力レーザでは定評のある同社製品で御社の可能性を広げてみませんか。

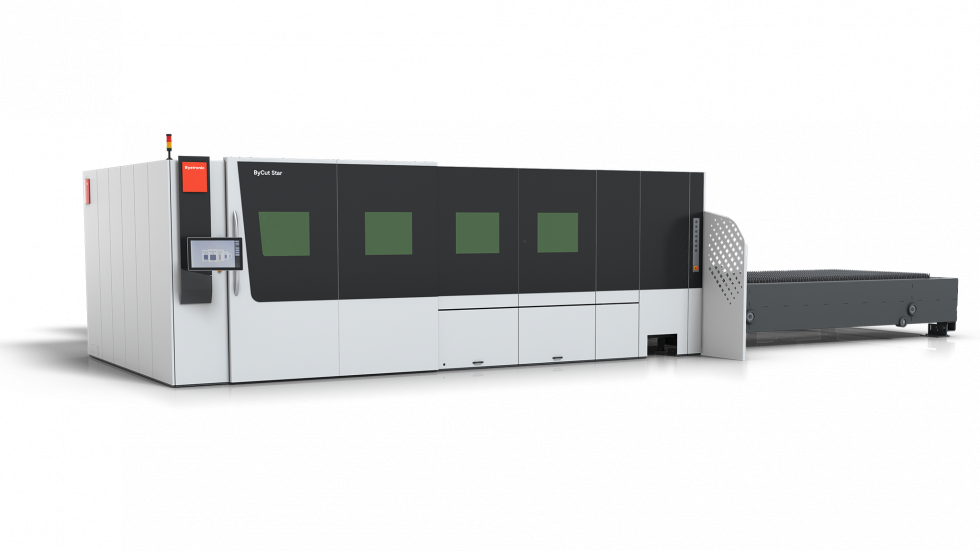

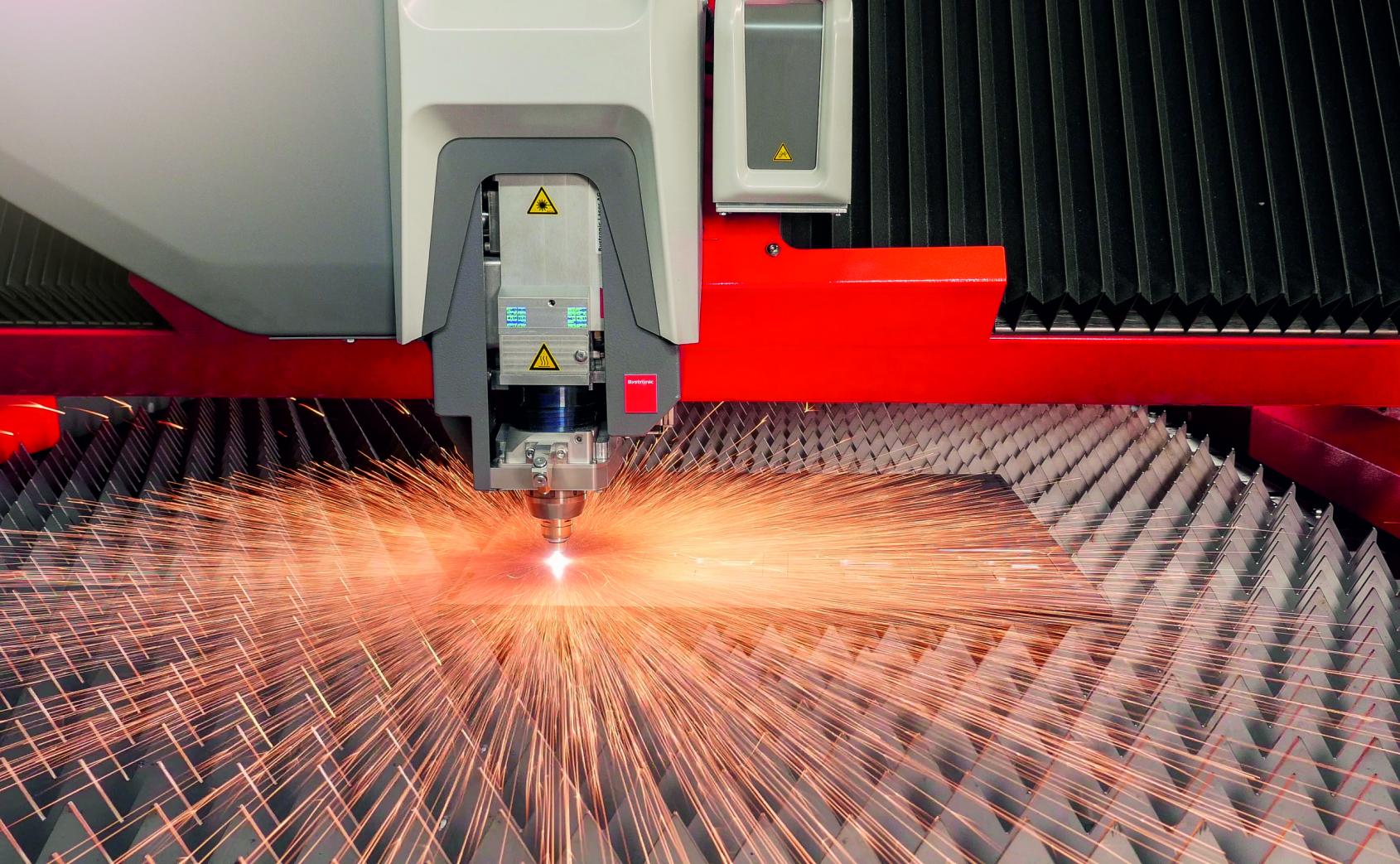

ByCut Star
賢くて高効率のレーザ切断機
特徴
高い切断速度、インテリジェントな切断プロセス、そして新しいデザイン–それが、新しいByCutStarの特徴です。このファイバレーザ切断機はさらなる高品質を実現し、以下の材料を最適化された切断プロセスで正確かつ確実に加工します。
- 軟鋼
- アルミニウム
- ステンレス鋼
- 真鍮
- 銅
30 キロワットのレーザ出力
今すぐギアをシフトアップ
Bystronic のレーザ切断機の最大レーザ出力は 30 キロワットです。これにより、15 キロワット出力で MixGas を使用して加工した場合と比較して、
シート厚 6 ミリメートル ～ 15 ミリメートルの構造用鋼鋼を 2 倍の速さで切断できます。シート厚が 20 ミリメートル以上の場合には、速度は 2 倍を超えるものとなります。シート厚が 15 ミリメートル以上の場合、ピアシング時間が短縮され、プロセスはさらにスピーディーなものになります。
スマート機能
知性のない力は何の役にも立ちません
次のようなスマートな機能を使用して、切断プロセスをさらに優れたものにすることができます。
・「Intelligent Cutting Process（ICP）」
・「Parameter Wizard」
これにより、切断プロセス全体が最適化されます。「Parameter Wizard」オプションは、N2 と MixGas を使用しての 4 ～ 15 ミリメートルの軟鋼の切断に対する最適なパラメータを数分以内で計算します。このようにして、貴重な時間を節約し、生産をさらにスピードアップできます。
これ以上簡単なことはありません
Bystronic のレーザ切断機で作業は非常に簡単なものになります
BySoft Cell Control Cut ソフトウェアは、21.5 インチのタッチスクリーンを使用してスマートフォンと同じくらい簡単に操作できます。経験の浅いオペレーターでも、すぐにこのソフトウェアを使いこなせるようになります。
技術仕様
| ByCut Star | 4020 |
| 定格シート寸法 | 4000 x 2000 mm |
| 最大同時位置決め速度 | 170 m/min |
| 最大ワーク重量 | 1900 kg |
| BySoft Cell Control Cut 操作およびハンドヘルド装置 | ✓ |

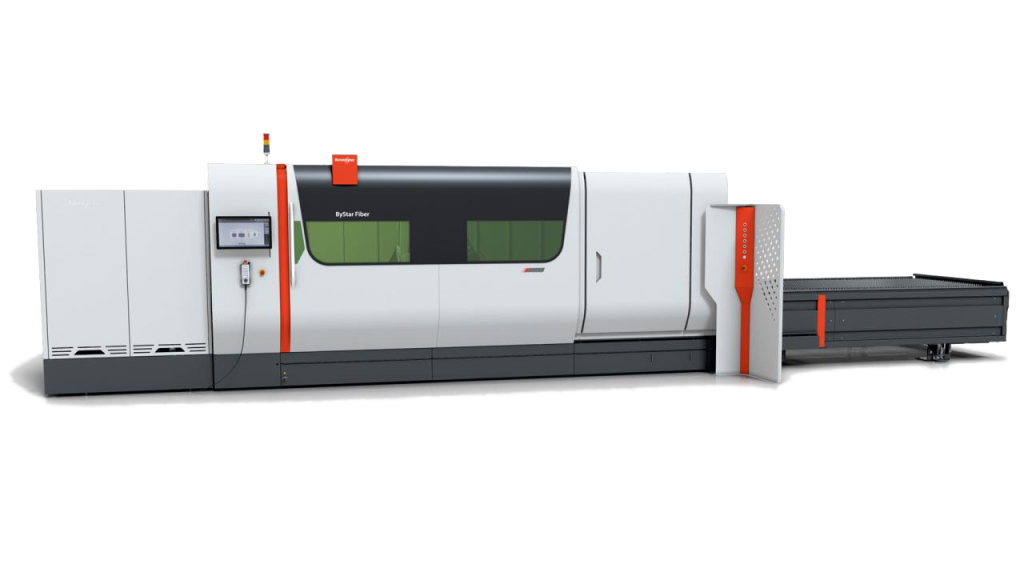

ByStar Fiber
高速ファイバレーザ
特徴
ByStar Fiber は生産量を増やし、プロセス信頼性を高めます。金属用ファイバレーザにより、競合他社の一歩先を行くことができます。
迅速かつ定性的
要求の厳しい用途向けの 20 キロワット出力
ByStar Fiber は非常に高速です。最大出力 20 キロワットのファイバレーザを使用して、記録的な速さでジョブをを処理できます。
速度は品質を犠牲にするものではありません、それどころかBystronic のスイス製の高品質カッティングヘッドは、要求の厳しい用途でも最高の品質を実現します。
取り扱い可能な加工を増やしてください
軟鋼から非鉄金属まで対応可能なファイバレーザ
大型ジョブであろうと小型のジョブであろうと、ByStar Fibre は顧客の希望を時間通りに満たすために必要な柔軟性を提供します。
私たちの最上位ファイバレーザは、お客様のプロジェクトと同じくらい多様です。軟鋼、アルミニウム、非鉄金属のいずれであっても、加工可能な材料は広範で、50 ミリメートルまでのシート厚を加工できます。
加工を速やかに開始するために
適切なオートメーションとソフトウェアソリューション
シートメタル加工では、ほとんどの時間が切り替え作業に使われてしまいます。直感的な操作が可能なユーザーガイダンスにより、ファイバレーザを迅速に新しいジョブに切り替えることができます。そのため、本来の作業により多くの時間を割くことができます。タッチスクリーンを使用して、スマートフォンと同じくらい簡単にファイバレーザと接続されたオートメーションを操作できます。
技術仕様
| ByStar Fiber 3015 | ByStar Fiber 4020 | ByStar Fiber 6225 | ByStar Fiber 8025 | |
| 定格シート寸法 | 3000x1500mm | 4000x2000mm | 6200x2500mm | 8000x2500mm |
| 最大同時位置決め速度 | 170m/min | 170m/min | 170m/min | 170m/min |
| 最大ワーク重量 | 1100kg | 1900kg | 3600kg | 4710kg |
| BySoftCellControlCut操作およびハンドヘルド装置 | ✓ | ✓ | ✓ | ✓ |

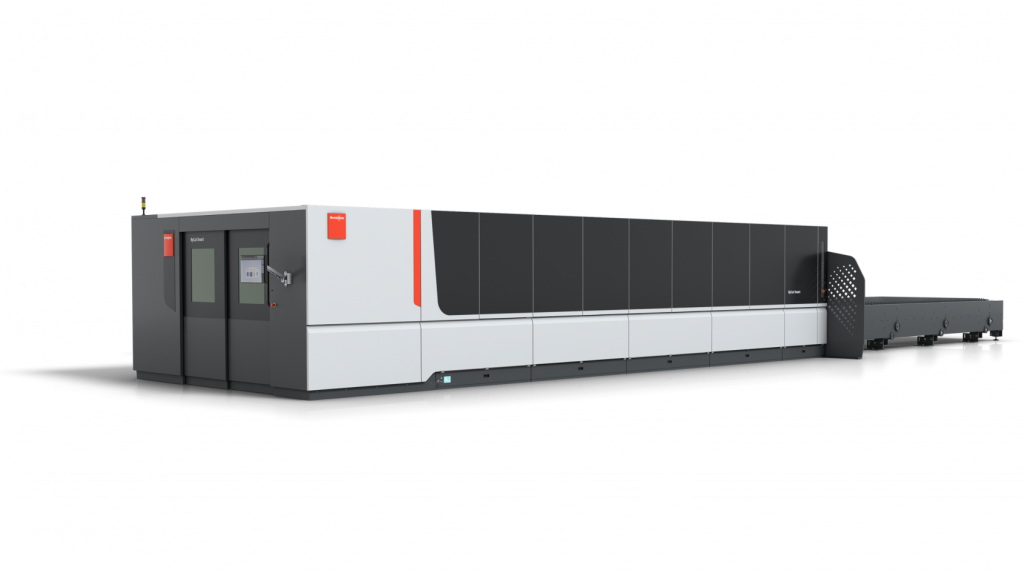

ByCut Smart
高性能のレーザ切断機
特徴
パワーと精度
中断のない高速切断
ByCut Smart で生産量を増やしましょう。同時に、最高の精度を達成することができます。Bystronic のレーザ切断機で競合他社に差をつけましょう。
生産性の向上
少ない予算でも多くのパワー。
強力な ByCut Smart レーザ切断機により、シートメタルを迅速かつ正確に加工できます。レーザビームの形状はシート厚に適応し、鮮やかな切断面を保証します。
大幅な効率の向上
より多くの生産量を可能にする大きなシートメタル
長さ 6.2 メートル、幅 2.5 メートルのシートメタルが、サイクルごとのより多くの部品生産量をを保証します。私たちのレーザ切断システムにより、切断プロセスを中断することなく生産量を増やすことができます。
強力なレーザ出力
より厚い材料を簡単に切断
ByCut Smart のレーザ出力は最大 15 キロワットです。そのため、たとえば厚さ 30 ミリメートルまでのステンレス鋼を、非常に迅速かつ正確に切断できます。
お客様のビジネスに最適なレーザ切断機をお選びください。ByCut Smart は、レーザ源として 3000、4000、6000、8000、10000、12000 および 15000 ワット Fiber をお求めいただけます。
技術仕様
| ByCut Smart 6225 | |
| 定格シート寸法 | 6200x2500mm |
| 最大同時位置決め速度 | 140m/min |
| 最大ワーク重量 | 3650kg |
| BySoftCellControlCut操作およびハンドヘルド装置 | ✓ |

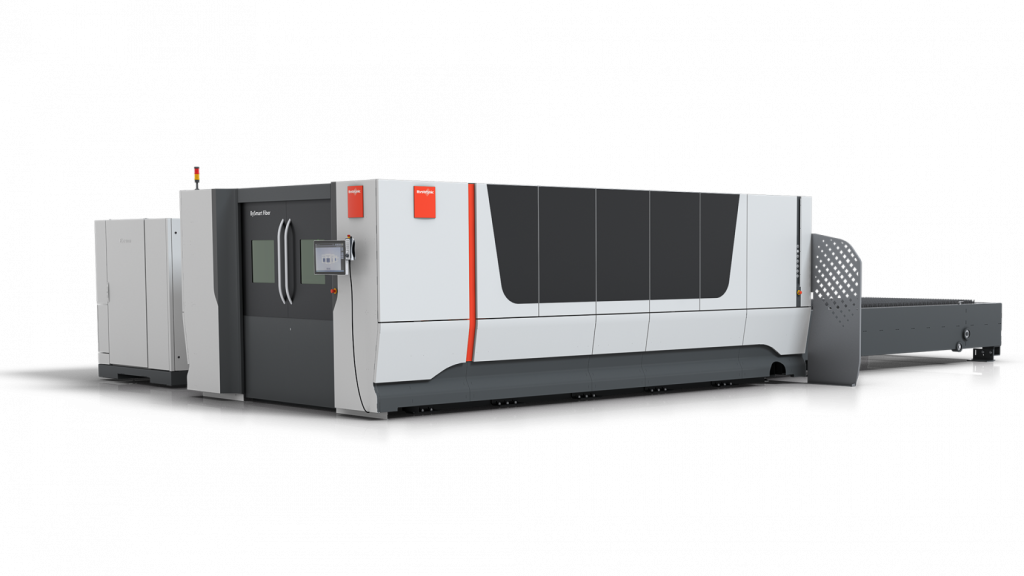

BySmart Fiber
金属のレーザ切断へのスマートなアクセス
特徴
金属レーザ切断機
コンパクトなエントリーモデルのファイバレーザ
コンパクトなファイバレーザ BySmart Fiber は、最大12 キロワットのレーザ出力のものをお求めいただけます。最先端のテクノロジーと優れた切断性能により、金属のレーザ切断を簡単に始めることができます。
レーザ切断技術
12 キロワットレーザ出力へのスマートなアクセス
最先端のレーザ切断技術と高出力：Bystronic の BySmart Fiber は、幅広い加工用途に対応してより優れた切断性能を提供できるようになりました。エントリーモデルのコンパクトなファイバレーザ – 最大 12 キロワットのレーザ出力。
速度と精度
金属のレーザ切断における広範な材料の組み合わせ
最大 12 キロワットの高出力でレーザ切断プロセスを加速します。BySmart Fiber なら運転コストは低く抑えられ、メンテナンスも少なくて済みます。加工用途が薄板から中厚板までの幅広い材料に適合することは、お客様にとって多くのメリットがあります：どのような部品でも迅速に切断し、コストを低減し、大きな利益をもたらします。
機能拡張とアップグレード
金属のレーザ切断におけるより多くの選択肢
自動ノズルチェンジャーや「BeamShaper」などの追加機能で BySmart Fiber を拡張してください。金属用レーザー切断機により、30 ミリメートルまでのシート厚を簡単に切断できます。「Parameter-Wizard」は、適切なパラメータを数分以内に決定し、切断部品の品質を常に確実に正しいものに維持します。 「Detection Eye」機能は、切断テーブル上のシートメタルの位置を数秒で確認します。
技術仕様
| BySmart Fiber 3015 | BySmart Fiber 4020 | |
| 定格シート寸法 | 3000x1500mm | 4000x2000mm |
| 最大同時位置決め速度 | 140m/min | 140m/min |
| 最大ワーク重量 | 1100kg | 1900kg |
| BySoftCellControlCut操作およびハンドヘルド装置 | ✓ | ✓ |

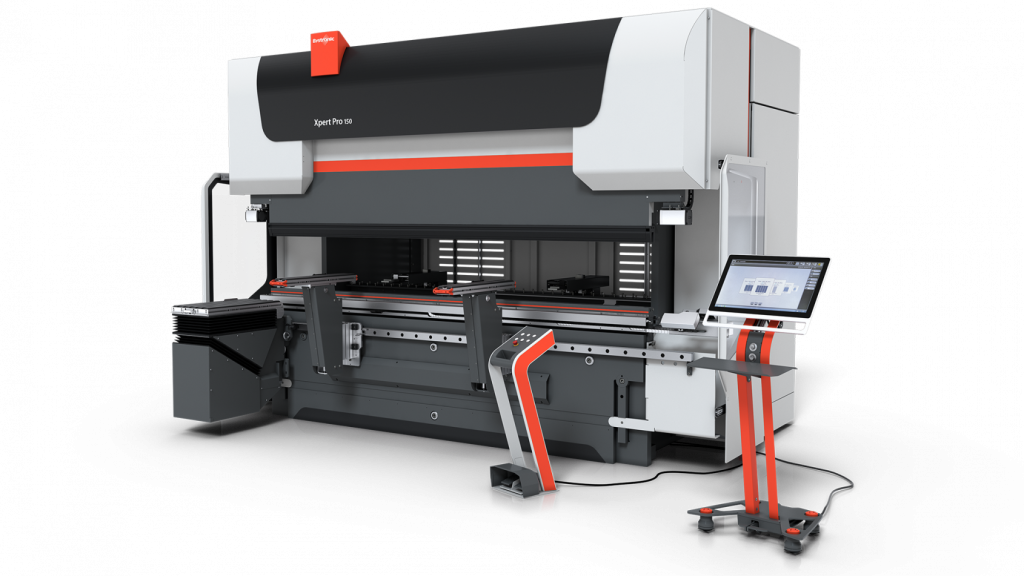

Xpert Pro
最大限のパフォーマンスを発揮するシートメタルプレスブレーキ
特徴
ハイテクベンディング
私たちの品質にお任せください
簡単な部品でも複雑な部品でも、私たちのシートメタルプレスブレーキは、最高の繰り返し精度を保証します。ダイナミッククラウニングと特許取得済みの加圧参照システムにより、曲げ加工品質の継続的な維持を実現します。
性能と品質
最高の性能と品質
私たちの最上位機を使用すれば、これまでなかったほどに高速な曲げ加工が可能になります。それは、Xpert Pro が高速で動作するからだけではありません。Xpert Pro シートメタルプレスブレーキは、高い要求にも応えます。インテリジェントな支援機能と特許取得の曲げ技術により、ジョブの最初から最後の部品まで一貫した高品質を実現します。
お客様の要件に時間通りに対応
複雑なプロセス向けのシートメタルプレスブレーキ
Xpert Pro は、複雑な曲げプロセスや材料の変更があっても、最高のパフォーマンスを実現します。このシートメタルプレスブレーキを使用すると、さまざまな厚さと品質のワークピースを加工することができます。そのようにして受注案件を迅速かつ柔軟に完了させることができます。
最適な構成の使用
多くの時間をもたらす適切なシートメタルプレスブレーキ
適切なシートメタルに対応した適切な機械。幅広い性能レンジから最適なプレス能力をお選びください。100 トン、150 トン、200 トン、250 トン、あるいは 320 トン、適切なシートメタルプレスブレーキを使用すれば、本来の作業により多くの時間を割くことができます。
技術仕様
| Xpert Pro 100, 150, 200, 250, 320 | |
| プレス能力 | 100 – 320 t |
| 曲げ長さ | 3100 – 4300 mm |
| 開口部高さ | 640, 840 mm |
| 標準ストローク | 250, 450 mm |
| BySoft Cell Control Bend | ✓ |

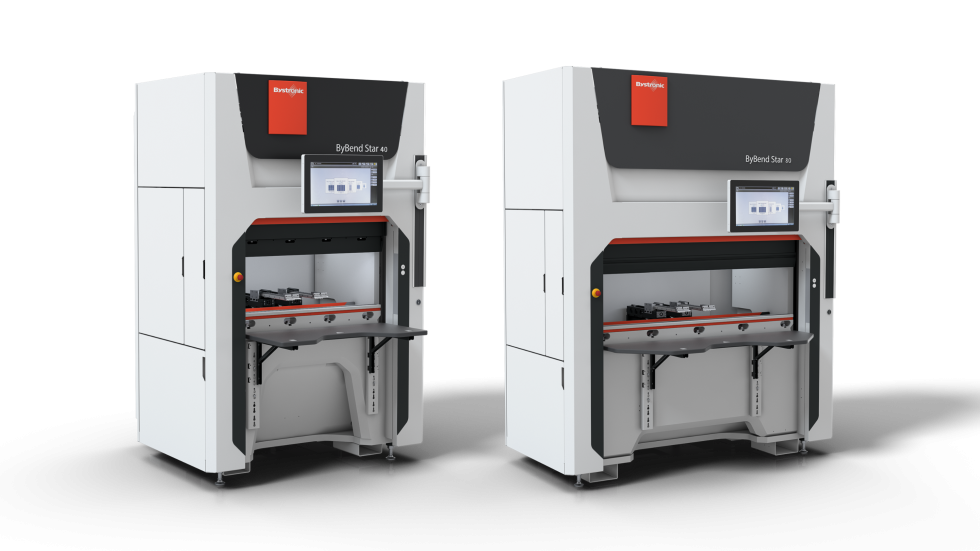

ByBend Star 40 / ByBend Star 80
セットして曲げるだけのプレスブレーキ
特徴
すぐに使えてコンパクト
移動式プレスブレーキ
高速曲げ加工：コンパクトなシャーシにより、毎秒最大 25 ミリメートルの曲げ速度が可能です。プレスブレーキの位置を移動しての使用することができ、操作も快適、ByBend Star 40 および ByBend Star 80 により、中小サイズの部品をこれまでなかったほど有利な条件で曲げ加工することができます。
優れた移動曲げ加工性能
最小のスペースで最高の品質
Bystronic の ByBend Star 40 および ByBend Star 80 は、曲げ加工に画期的な可能性をもたらしました。これらのプレスブレーキは、非常に狭いスペースですぐに使用することができ、常に最高の曲げ加工品質を実現します。モバイル使用に対応した初めてのプレスブレーキ – スイス製のポケットナイフと同じようにコンパクトで柔軟性に富んでいます。
柔軟な使用が可能
私たちのプレスブレーキならどのようなスペースでも曲げ加工が可能
ByBend Star 40 および ByBend Star 80 は簡単に移動させることができ、5 分以内に加工準備を完了させることができます。「プラグアンドベンド」の原則に従って、セットして曲げるだけです。このプレスブレーキには、必要なものがすべて備わっています。引き出しには、金型や機器の収納スペースも十分にあります。
スペースの問題に対するソリューション
高性能なら私たちのプレスブレーキにお任せください
小さなスペースを有効に利用してください。Bystronic の最小プレスブレーキは、非常に狭いスペースにおいて大型プレスブレーキ同様の確実な曲げ加工を行います。私たちのプレスブレーキ機の最大プレス能力は 80 トンで、1.5 メートルの曲げ長さに対応しています。これらすべてに必要となる設置面積は、6 平方メートル未満です。
技術仕様
| ByBend Star 40 | ByBend Star 80 | |
| プレス能力 | 40 t | 80 t |
| 曲げ長さ | 1030 mm | 1530 mm |
| 開口部高さ | 515 mm | 515 mm |
| 標準ストローク | 200 mm | 200 mm |
| 最大早送り速度 | 350 mm/s | 350 mm/s |
| 最大加工速度 | 25 mm/s | 25 mm/s |
| BySoft Cell Control Bend | ✓ | ✓ |

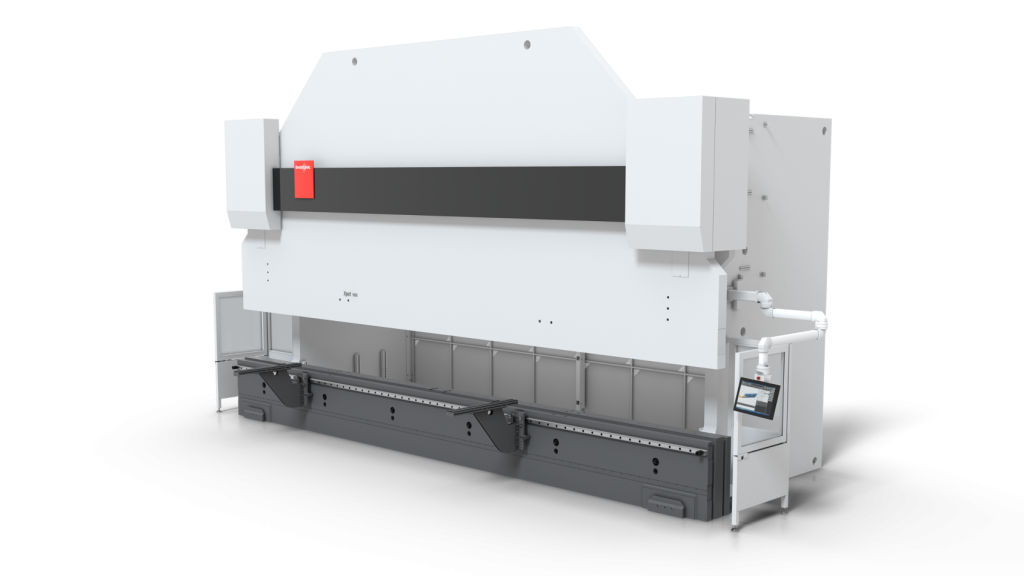

Xpert 250-1000
特別な条件の加工に対応して最高レベルの要求を満たしてシートメタルを曲げる
特徴
最大限の性能でシートメタルを曲げる
Bystronic の Xpert 250-1000 を使用して、これまで以上にサイズが大きく、特別な条件の曲げ加工を行うことができます。そして、最初から最後の部分まで、品質は適切です。
迅速で柔軟
加工プロセスを加速させてください
曲げ加工プロセスが複雑であっても、材料の厚さと品質の変更を伴う加工であっても、Xpert 250-1000 は最高のパフォーマンスを実現します。そのため、ジョブを迅速かつ柔軟に処理できます。
最適な構成の使用
適切なシートメタルに対応した適切なプレスブレーキ
幅広い性能レンジから最適なプレス能力をお選びください。タンデム構成で最大 2000 トンのプレス能力と 20 メートルの曲げ長さを自由に選択できます。
試し加工は不要
最初の曲げからの正確
シートメタルを正確に曲げることは、特に曲げ部品がきわめて大きく長い場合には、コストを最小限に抑えるための成功要因となります。Xpert 250-1000 によりオペレーターは多くの手間を省くことができます。LAMS 角度測定システムや材料曲線ジェネレーターなどのインテリジェントな支援機能は、そのためのものです。
技術仕様
| Xpert 250-1000 | |
| プレス能力 | 250 – 1000 t |
| 曲げ長さ | 3100 – 10 200 mm |
| 開口部高さ | 500 – 650 mm |
| 標準ストローク | 215 – 365 mm |
| 最大早送り速度 | 130 mm/s |
| 最大加工速度 | 10 mm/s |

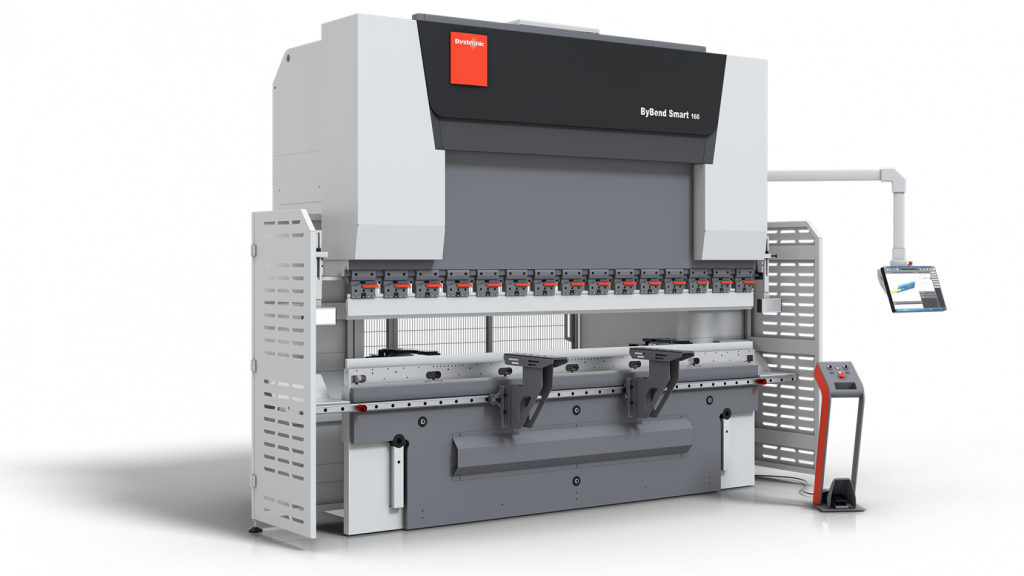

ByBend Smart
シートメタル用の柔軟性に富んだ高速プレスブレーキ
特徴
さらなる可能性
スマートなオプションで高速かつ正確
シートメタル用プレスブレーキ ByBend Smart は、曲げ加工技術に決定的な利点を提供します。スピード、精度、そして多くのスマートなオプションにより、新しい展望が開かれ、魅力的な条件で最大限の柔軟性が保証されます。簡単に操作で、曲げ技術への参入を成功させます。
精密
アクティブクラウニング
高性能センサーが、シートメタルプレスブレーキの精度を保証します。アクティブクラウニングは Bystronic の革新技術であり、エアベンディングにおいて最高の精度と一定の曲げ品質を自動的に保証します。
ByBend Smart はロワービームに油圧シリンダーを使用し、最適なクラウニングを実現しています。インテリジェントなデータベースにより、クラウニングを最適に調整できます。
ユーザーフレンドリー
構成が簡単に
曲げ加工プランをロードし、機械をセットアップして曲げを開始 – BySoft Cell Control Bend ソフトウェアがこの夢を現実のものにします。曲げ加工はタッチスクリーンで快適に制御でき、その最大のメリットは、最適な曲げ加工シーケンスと適切な金型がどのようなものであるかについてあれこれと考える必要がない、ということです。お客様に代わってシートメタル用プレスブレーキ ByBend Smart がそれを行います。
エネルギー効率
低消費電力
シートメタル用プレスブレーキの「Energy Saver」はお客様の節電に貢献します。なぜなら、機械のメインドライブは、機械が実際に加工を行っている場合にのみ作動するからです。さらに、騒音と排熱の両方を最小限に抑えます。これは、持続可能性におけるお客様の追加のプラスポイントとなります。
技術仕様
| ByBend Smart 100, 160, 225, 300 | |
| プレス能力 | 100–300 t |
| 曲げ長さ | 3100–4100 mm |
| 開口部高さ | 580 mm |
| 標準ストローク | 300 mm |
| 最大早送り速度 | 200 mm/s |
| 最大加工速度 | 19 mm/s |
| BySoft Cell Control Bend | ✓ |
